【设计中的知识】钣金类产品设计的基本原则，(3)

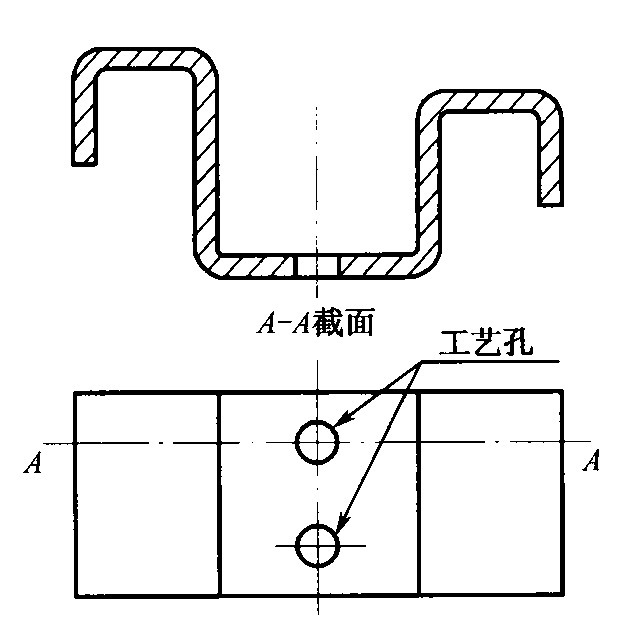

图15 弯曲件的工艺孔设计

4

拉伸

1.含义

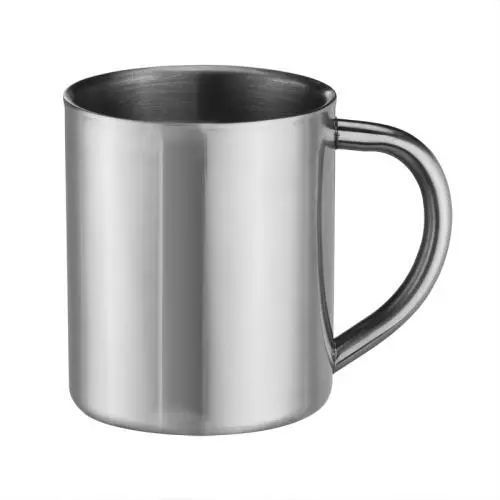

钣金件拉伸：将钣金件拉深成四周有侧壁的圆形或者方形、异形等形状的工艺， 如铝制的洗脸盆、不锈钢杯等。

2.钣金件拉伸注意事项

（1）拉伸件的底与壁之间的最小圆角半径应大于板厚，即r1>t；为了使拉伸进行得更顺利，一般取r1=(3～5)t，最大圆角半径应小于板厚的8倍，即r1<8t。

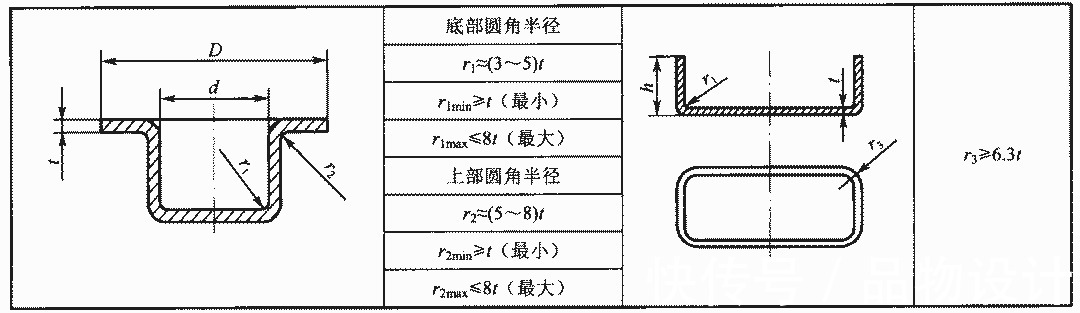

拉深件圆角半径大小要求如表所示

拉深件圆角半径大小

（2） 拉伸件凸缘与壁之间的最小圆角半径应大于板厚的2倍，即r2>2t；为了使拉伸进行得更顺利，一般取r2=5t，最大圆角半径应小于板厚的8倍，即r1<8t。（例如图16）

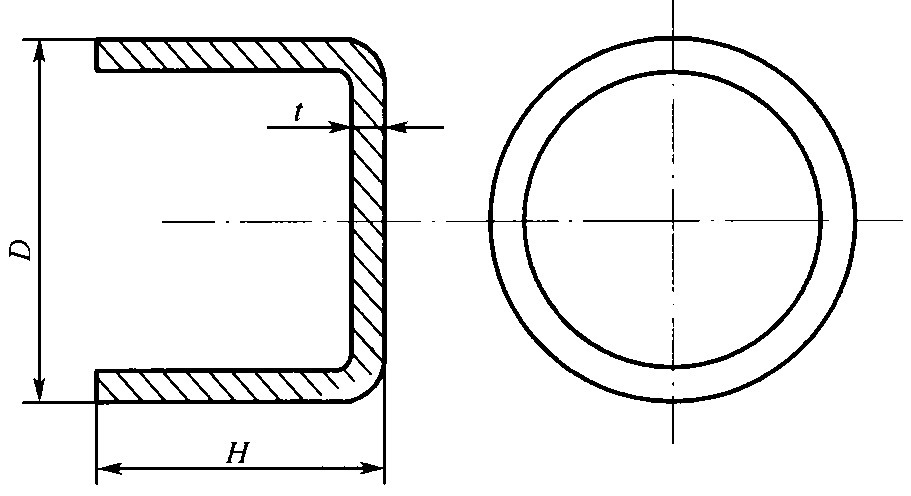

图16 圆形无凸缘拉深件一次成型时高度与直径的尺寸关系

（3）矩形拉伸件相邻两壁间的最小圆角半径应取r3≥3t，为了减少拉伸次数，尽可能取r3≥1/5H，以便一次拉伸完成。

（4）拉伸件由于各处所受应力不同，使拉伸后，材料厚度发生变化。一般，底部中央保持原来厚度，底部圆角处材料变薄，顶部靠近凸缘处材料变厚；矩形拉伸件四周圆角处材料变厚。在设计拉伸产品时，在图纸上明确注明必须保证外部尺寸或内外部尺寸，不能同时标注内外尺寸。

（5）拉伸件之材料厚度，一般都考虑工艺变形中的上下壁厚不相等的规律（即上厚下薄）。圆形无凸缘拉伸件一次成形时，高度H和直径D之比应小于或等于0.4。

总的来说，在设计拉伸件时注意拉伸件形状应尽量简单，外形上尽量对称，拉伸深度不宜太大。
